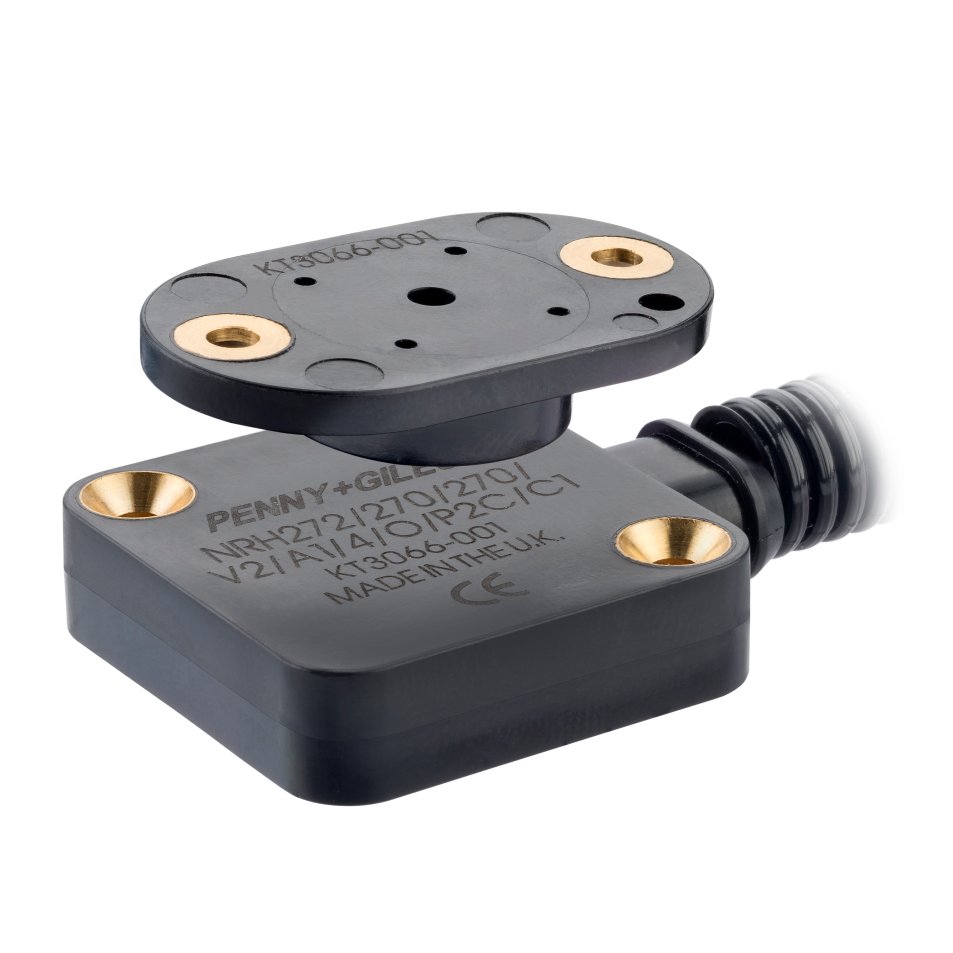

Kontaktløs rotasjonssensor Singel og dual redundant NRH271 & NRH272

Kort om produktet

NRH271 og NRH272 familien tilbyr den optimale kombinasjonen av ytelse, sikkerhet og kostnad. Alle varianter benytter Hall-effekt sensorteknologi og er en lavprofil -og kompakt løsning.

NRH271 og NRH272 - Kontaktløs, roterende posisjonssensor

NRH271- og NRH272-familiene av berøringsfrie, roterende posisjonssensorer tilbyr den optimale kombinasjonen av ytelse, sikkerhet og kostnad. Alle varianter benytter velprøvd Hall-effekt-sensorteknologi og er plassert i et lavprofilhus med kompakt størrelse.

• Kontaktløs Hall-effektteknologi
• Slitasjefri – ubegrenset mekanisk levetid Enkel montering, lavprofildesign
• Målevinkel 20–360°
• 5V eller 9–30V forsyningsalternativer
• En eller to redundante utganger
• Analog utgang – 0,5–4,5 V eller 0,2–4,8 V
• PWM-utgang – 244 Hz, 500 Hz eller 1000 Hz
• Feilsikre utganger
• Innkapslet elektronikk
• Tetting til IP67
• AMP- eller Deutsch-kontaktalternativer
• Flying-lead-alternativ
• Beskyttende kabelrør (alternativ)

Det elektriske utgangsområdet kan stilles inn til å korrespondere med rotasjoner på 20° til 360°, og posisjonsinformasjonen bestemmes av vinkelen til den medfølgende magneten i forhold til sensorhuset. Maksimal luftspalte mellom magnet og sensor er 7 mm, mens konsentriske forskyvninger på opptil 2 mm kan tolereres med minimal innvirkning på utgangslineariteten. Magneten kan leveres i en praktisk holder, plassert i en bolt, som en plugg eller løs.

Det finnes et utvalg av strømforsyningsalternativer – én for tilkobling til en regulert 5V-forsyning og den andre til en varierende spenning i området 9–30V, for eksempel et bilbatteri. NRH271-serien har én utgang, mens NRH272 har en andre, redundant utgang. I tillegg inneholder NRH272 to helt uavhengige målekretser, hver med sin egen strømforsyning, noe som betyr at høytytende, sikkerhetskritiske applikasjoner enkelt kan håndteres. Videre har begge modellene innebygde diagnostiske funksjoner som betyr at utgangene kan settes i sikre, forhåndsdefinerte tilstander dersom en intern sensorfeil oppdages. Den allsidige, fabrikkprogrammerbare elektronikken kan enkelt stilles inn til ett av to analoge spenningsutgangsområder eller en av tre PWM-frekvenser. I tillegg kan polariteten til hver av de analoge utgangene stilles inn uavhengig.

En fullstendig innkapslet design tilbyr eksepsjonell ytelse med hensyn til vann og støv, støt, vibrasjoner og temperatur, noe som betyr at sensoren er ideell for bruk i krevende kjøretøymiljøer på og utenfor motorveien.

Tilkoblingsalternativene er industristandard AMP Superseal-kontakter (IP68-klassifisert) eller Deutsch DT04-serien (IP67-klassifisert), eller enkle løsledninger for kundeterminering. Sensoren kan også leveres med et beskyttelsesrør for kablene.
