ICT100 Kontaktløs "In-Cylinder" lineær posisjon transducer

  • Sylinderposisjonssensor
Sylinderposisjonssensor
Sylinderposisjonssensor

Kort om produktet

Disse lineære sylindertransdusere kombinerer de beste egenskaper assosiert med LVDT og potensiometer i en robust kontaktløs og sikker forskyvning sensorer. Diameter 10,1 mm, lengde 25 mm til 2000 mm,

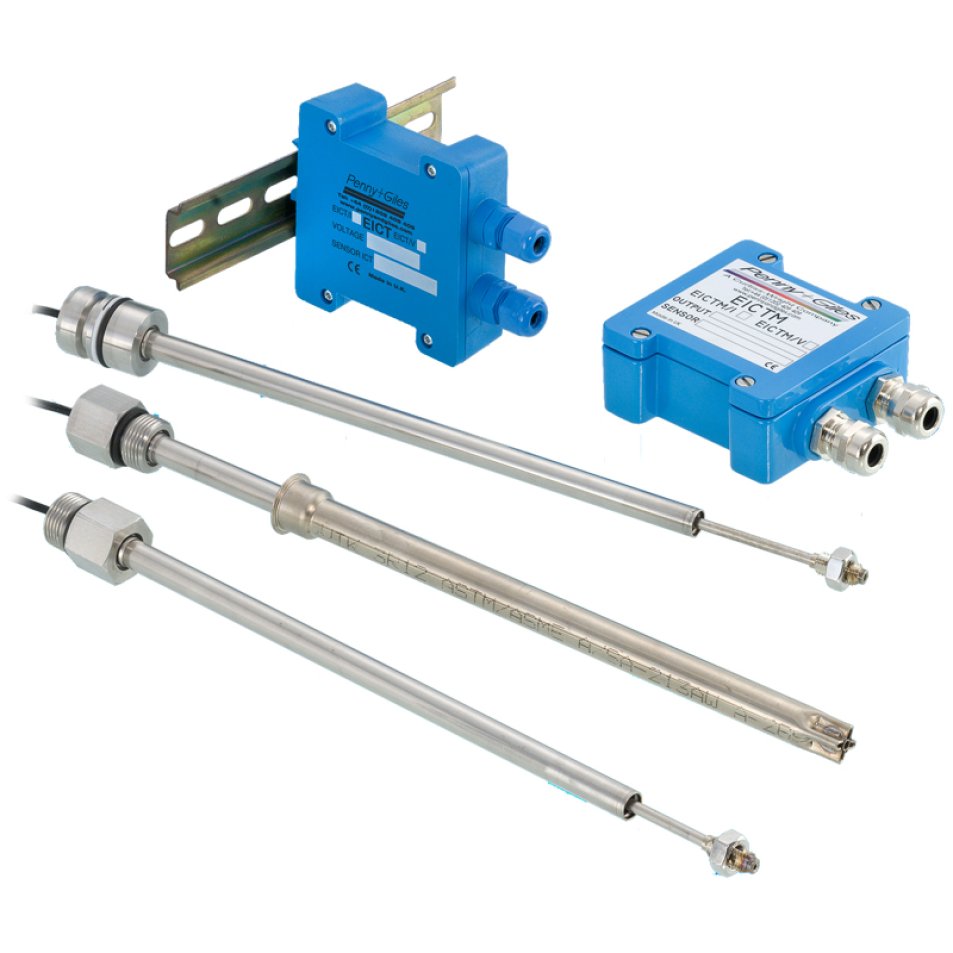

ICT100 kontaktløs lineær transduser i sylinder

Den kontaktløse sylindermonterte lineære transduseren ICT100 kombinerer de beste funksjonene knyttet til LVDT-er og potensiometre i én robust, kontaktløs og svært pålitelig forskyvningstransduser.

Med en husdiameter på bare 10,1 mm er ICT100 ideell for installasjon i hydrauliske og pneumatiske sylinderapplikasjoner der plassen er begrenset. ICT100 er ideell for bruk på aktuatorer med middels slaglengde og tilbyr et utvalg av innvendige eller gjengede flensmonteringskonfigurasjoner som passer til strekkstag-, sveisede og bakmonterte gaffelmonterte sylindertyper i slaglengdeområder fra 25 til 2000 mm .

To kjernekonfigurasjoner gir også designeren følgende alternativer:

  • HYLSEKORN – sylinderstenger kan enkelt maskineres for å tilpasses hylsen. Dette gir også muligheten til ettermontering av eksisterende servosylindre med en oppgradering til IKT-teknologi.
  • GJENGEDE KJERNE – gir designeren minimal transduserkroppsstørrelse og forenklet installasjon som krever minimal maskinering.

Uten elektriske glidekontakter har ICT100 en nesten ubegrenset levetid.

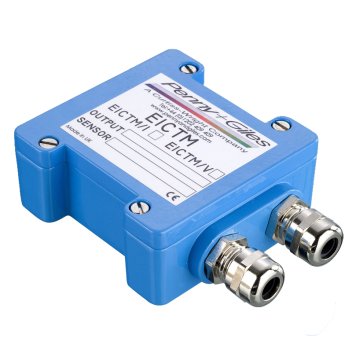

Signalbehandling utføres i en separat elektronikkpakke (EICT) som kan plasseres opptil 10 meter unna det tøffe miljøet der transduseren kan være nødvendig å operere. Elektronikkmodulen opererer fra 10 til 60 V likestrøm, og kan gi et bredt spekter av spenningsutgangssignaler samt et 4–20 mA-alternativ. Elektronikken er plassert i en svært sterk IP66-kapsling og inkluderer brukerjustering for null og forsterkning.

Viktige funksjoner
• Arbeidstrykk på opptil 670 bar (10 000 psi)
• Høy temperaturkapasitet opp til +200 °C (+392 °F) [Bestillingskode H ]
• Lavtemperaturkapasitet ned til -55 °C (-67 °F) [Bestillingskode L ]
• Liten svingerkroppslengde i forhold til slaglengde
• Uendelig oppløsning
• Absolutt måling
• Valg av linearitetsbånd [ A = 0,25 % maks.; B = 0,5 % maks.]
• Fleksible monteringsstiler
• Robust konstruksjon i rustfritt stål
• CE-godkjent
• Rask forsendelse av ethvert alternativ

Typiske applikasjoner

  • Icon Off Highway Automotive
  • Icon Kran- & løft
  • Icon Drilling & Rigg
  • Icon Maskin & Fremdrift
  • Icon Energi
  • Icon Hydraulikk & Mekatronikk

Sertifikater og normer

  • Icon CE

Fabrikant

Manufacturer Logo

Kort om produktet

Disse lineære sylindertransdusere kombinerer de beste egenskaper assosiert med LVDT og potensiometer i en robust kontaktløs og sikker forskyvning sensorer. Diameter 10,1 mm, lengde 25 mm til 2000 mm,

ICT100 kontaktløs lineær transduser i sylinder

Den kontaktløse sylindermonterte lineære transduseren ICT100 kombinerer de beste funksjonene knyttet til LVDT-er og potensiometre i én robust, kontaktløs og svært pålitelig forskyvningstransduser.

Med en husdiameter på bare 10,1 mm er ICT100 ideell for installasjon i hydrauliske og pneumatiske sylinderapplikasjoner der plassen er begrenset. ICT100 er ideell for bruk på aktuatorer med middels slaglengde og tilbyr et utvalg av innvendige eller gjengede flensmonteringskonfigurasjoner som passer til strekkstag-, sveisede og bakmonterte gaffelmonterte sylindertyper i slaglengdeområder fra 25 til 2000 mm .

To kjernekonfigurasjoner gir også designeren følgende alternativer:

  • HYLSEKORN – sylinderstenger kan enkelt maskineres for å tilpasses hylsen. Dette gir også muligheten til ettermontering av eksisterende servosylindre med en oppgradering til IKT-teknologi.
  • GJENGEDE KJERNE – gir designeren minimal transduserkroppsstørrelse og forenklet installasjon som krever minimal maskinering.

Uten elektriske glidekontakter har ICT100 en nesten ubegrenset levetid.

Signalbehandling utføres i en separat elektronikkpakke (EICT) som kan plasseres opptil 10 meter unna det tøffe miljøet der transduseren kan være nødvendig å operere. Elektronikkmodulen opererer fra 10 til 60 V likestrøm, og kan gi et bredt spekter av spenningsutgangssignaler samt et 4–20 mA-alternativ. Elektronikken er plassert i en svært sterk IP66-kapsling og inkluderer brukerjustering for null og forsterkning.

Viktige funksjoner
• Arbeidstrykk på opptil 670 bar (10 000 psi)
• Høy temperaturkapasitet opp til +200 °C (+392 °F) [Bestillingskode H ]
• Lavtemperaturkapasitet ned til -55 °C (-67 °F) [Bestillingskode L ]
• Liten svingerkroppslengde i forhold til slaglengde
• Uendelig oppløsning
• Absolutt måling
• Valg av linearitetsbånd [ A = 0,25 % maks.; B = 0,5 % maks.]
• Fleksible monteringsstiler
• Robust konstruksjon i rustfritt stål
• CE-godkjent
• Rask forsendelse av ethvert alternativ
