ICT080 Kontaktløse "In-Cylinder" lineær posisjon transdusere

Kort om produktet

Disse lineære sylindertransdusere kombinerer de beste egenskaper assosiert med LVDT og potensiometere i en robust kontaktløs og pålitelig forskyvnings snesor. Diameter 8 mm, lengde 25 mm til 1000 mm,

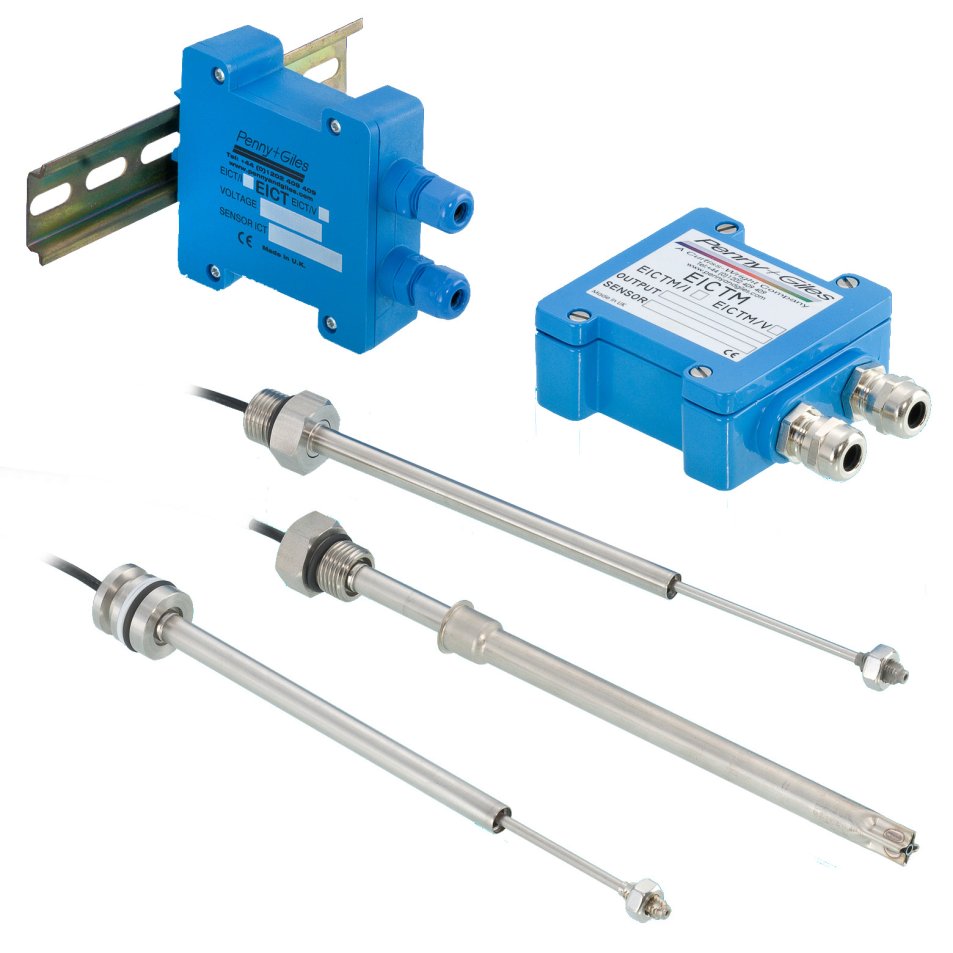

ICT080 Kontaktløs lineær transduser i sylinder

Den kontaktløse lineære sylindertransduseren ICT080 kombinerer de beste funksjonene knyttet til LVDT-er og potensiometre i én robust, kontaktløs og svært pålitelig forskyvningstransduser.

• Arbeidstrykk opp til 670 bar (10 000 psi)
• Høy temperaturkapasitet opp til +200 °C (+392 °F) [Bestillingskode H]
• Lavtemperaturkapasitet ned til -55 °C (-67 °F) [Bestillingskode L]
• Liten svingerkroppslengde til slaglengdeforhold
• Uendelig oppløsning
• Absolutt måling
• Valg av linearitetsbånd [A=0,25 % maks.; B=0,5 % maks.]
• Fleksible monteringsstiler
• Robust konstruksjon i rustfritt stål
• CE-godkjent
• Rask forsendelse av ethvert alternativ

Med en kroppsdiameter på bare 8 mm er den lineære forskyvningstransduseren ICT080 ideell for installasjon i hydrauliske og pneumatiske sylinderapplikasjoner der plassen er begrenset. ICT080 er ideell for bruk på aktuatorer med liten diameter og tilbyr et utvalg av innvendige eller gjengede flensmonteringskonfigurasjoner som passer til strekkstag, sveisede og bakmonterte gaffelmonterte sylindertyper i slaglengdeområder fra 25 til 1000 mm. To kjernekonfigurasjoner gir også designeren følgende alternativer:

• HYLSEKORN – sylinderstenger kan enkelt maskineres for å tilpasses hylsen. Dette gir også muligheten til ettermontering av eksisterende servosylindre med en oppgradering til IKT-teknologi.
• GJENGEDE KJERNE   - gir designeren minimal transduserkroppsstørrelse og forenklet installasjon som krever minimal maskinering.

Uten elektriske glidekontakter har ICT080 en nesten ubegrenset levetid.

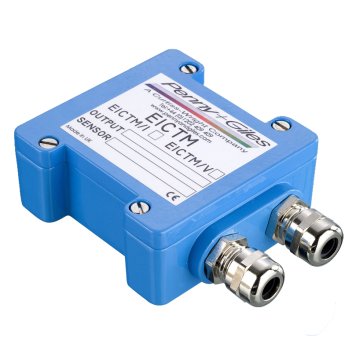

Signalbehandling utføres i en separat elektronikkpakke (EICT) som kan plasseres opptil 10 meter unna det tøffe miljøet der den lineære forskyvningstransduseren kan være nødvendig å operere i. Elektronikkmodulen opererer fra 10 til 60 V likestrøm, og kan gi et bredt spekter av spenningsutgangssignaler samt et 4–20 mA-alternativ. Elektronikken er plassert i en svært sterk IP66-kapsling og inkluderer brukerjustering for null og forsterkning.
