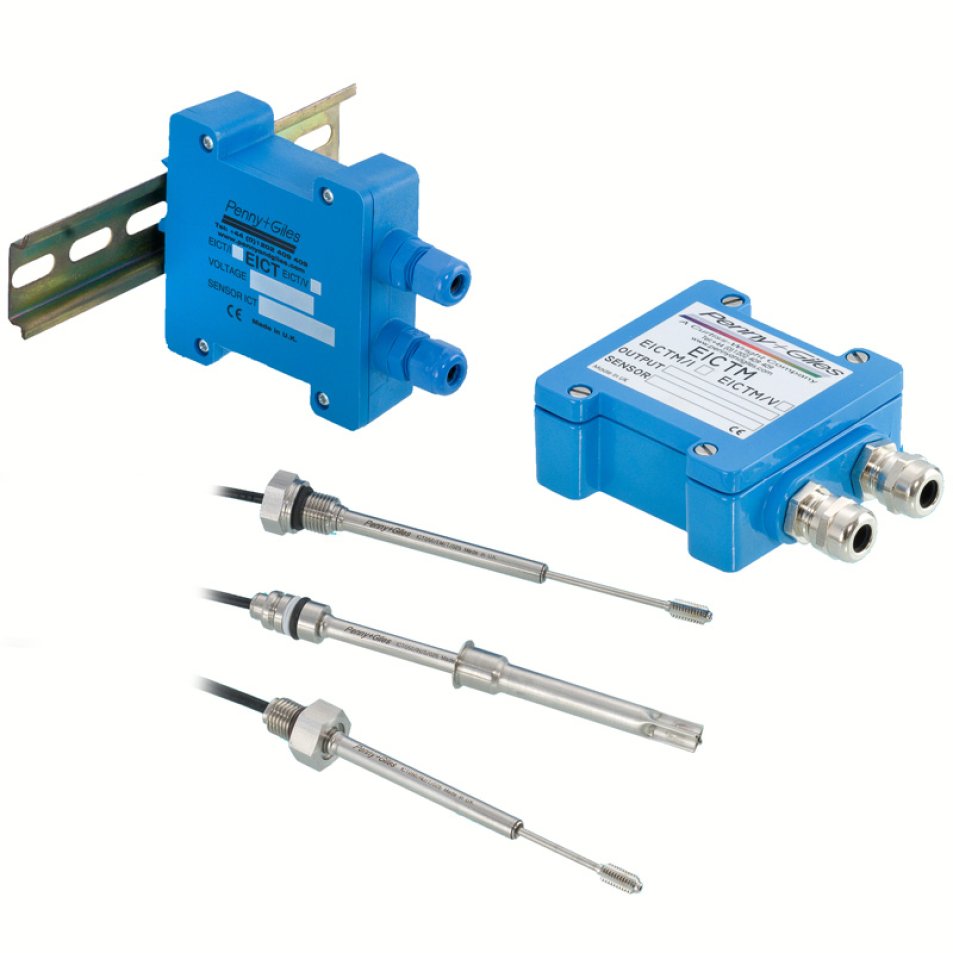

ICT050 Kontaktløs " In-Cylinder" Lineær Transduser

Kort om produktet

ICT050 Kontaktløs "In-Cylinder" Lineær Transduser kombinerer de beste egenskaper assosiert med LVDT og potensiometere i en robust kontaktløs og sterk lineær transduser.

• Arbeidstrykk opptil 500 bar (7500 psi)
• Høy temperaturkapasitet opp til +200 °C (+392 °F) [Bestillingskode H]
• Lavtemperaturkapasitet ned til -55 °C (-67 °F) [Bestillingskode L]
• Liten svingerkroppslengde til slaglengdeforhold
• Uendelig oppløsning
• Absolutt måling
• Fleksible monteringsstiler
• Robust konstruksjon i rustfritt stål
• CE-godkjent
• Rask forsendelse av ethvert alternativ

Med en husdiameter på bare 5,4 mm er ICT050 den minste transduserpakken vi tilbyr, og er ideell for installasjon i hydrauliske og pneumatiske sylinderapplikasjoner der plassen er begrenset.

ICT050 er ideell for bruk på aktuatorer med liten diameter og tilbyr et utvalg av innvendige eller gjengede flensmonteringskonfigurasjoner (inkludert SAE1926/2- og ISO6149/2-kompatible gjengeformer), for å passe til strekkstag-, sveisede og bakmonterte gaffelmonterte sylindertyper i slaglengdeområder fra 25 til 500 mm. Tre kjernekonfigurasjoner gir også designeren følgende alternativer:

• HYLSEKORN – sylinderstenger kan enkelt maskineres for å tilpasses hylsen. Dette gir også muligheten til ettermontering av eksisterende servosylindre med en oppgradering til IKT-teknologi.
• GJENGEDE KJERNE – gir designeren minimal transduserkroppsstørrelse og forenklet installasjon som krever minimal maskinering.
• FORCE PASS-KJERNE - kjernen kan presses inn i sylinderstangen og holdes på plass av en toleransering.

Uten elektriske glidekontakter har ICT050 en nesten ubegrenset levetid.

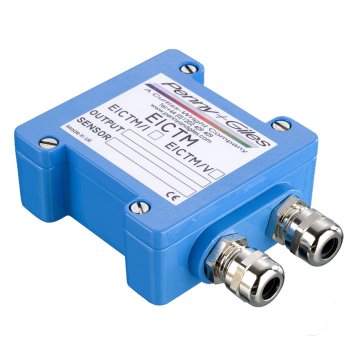

Signalbehandling utføres av separate elektronikkpakker (EICT eller EICTM) som kan plasseres opptil 10 meter unna det barske miljøet der enheten befinner seg.   lineær transduser   kan være nødvendig for drift. Elektronikkmodulene opererer fra 10 til 60 V likestrøm, og kan gi et bredt spekter av spenningsutgangssignaler, samt et 4–20 mA strømutgangsalternativ eller digitalt PWM-signal. Elektronikken er plassert i en kraftig IP66-kapsling (eller metallkapsling IP68) og inkluderer brukerjustering for null og forsterkning.
