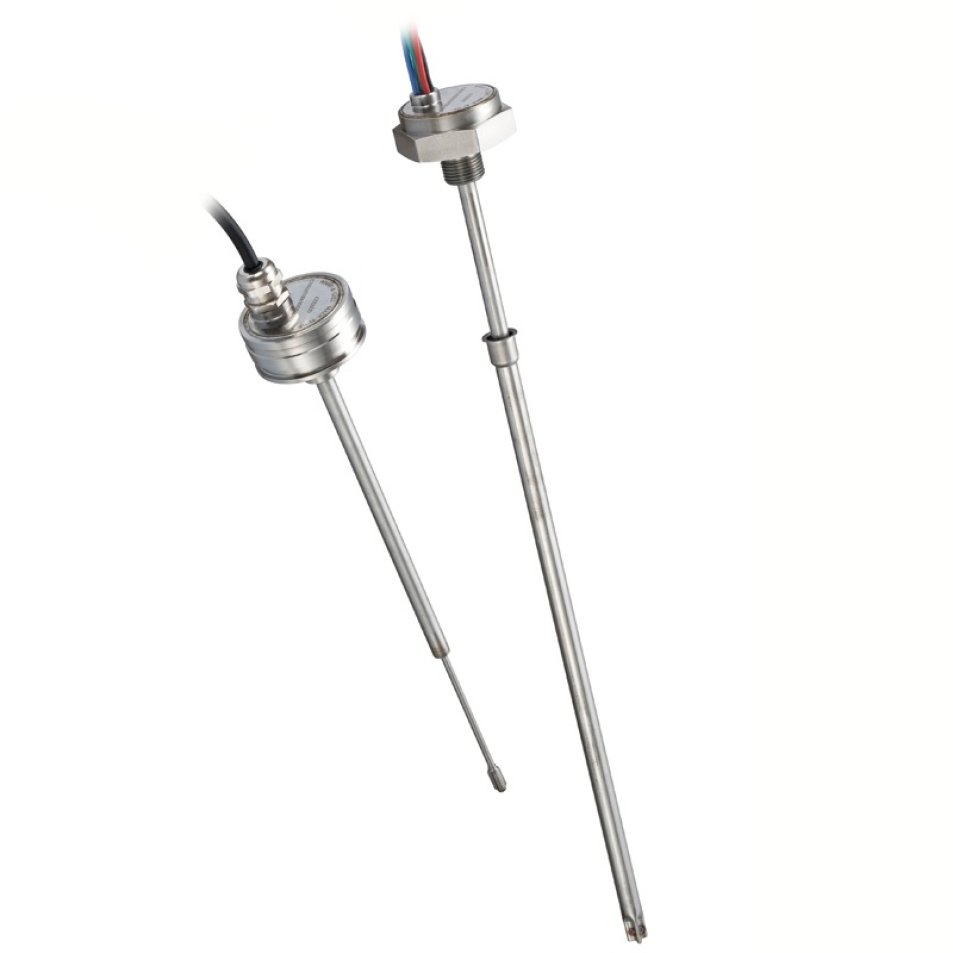

ICT 800 Kontaktløs "In-Cylinder" lineær transduser Analog utgang

Kort om produktet

Kontaktløse sylindertransduser som kombinerer det beste av LVDT og potensiometer i en robust og pålitelig forflytningssensor. Diameter Ø8mm ,lengder fra 25-1000 mm , arbeidstrykk opp til 670bar.

ICT 800 kontaktløs lineær sylindertransduser – analog utgang

Den kontaktløse lineære sylindertransduseren ICT800 kombinerer de beste funksjonene knyttet til LVDT-er og potensiometre i én robust, kontaktløs og svært pålitelig forskyvningstransduser.

Signalbehandling er integrert i transduserflensen.

Elektronikken opererer fra 8–30 V likestrøm eller 5 V likestrøm, og gir et analogt spenningsutgangssignal på enten 0,5–4,5 V likestrøm eller 0,2–4,8 V likestrøm over det valgte måleområdet.

Viktige funksjoner

• Måleområde 25–1000 mm
• Liten svingerkroppslengde til slaglengdeforhold
• 12-bits oppløsning
• Absolutt måling
• Arbeidstrykk opp til 670 bar (10 000 psi)
• Temperaturområde -40 til +125 °C
• Fungerer fra 5Vdc eller 8–30Vdc
• Analog utgang – 0,5–4,5 V likestrøm eller 0,2–4,8 V likestrøm
• Fleksible monteringsstiler
• Robust konstruksjon i rustfritt stål

Med en transduserdiameter på bare 8 mm er ICT800 ideell for installasjon i hydrauliske og pneumatiske sylinderapplikasjoner der plassen er begrenset. ICT800 er ideell for bruk på aktuatorer med liten diameter og tilbyr et utvalg av innvendige eller gjengede utvendige flensmonteringskonfigurasjoner som passer til strekkstag, sveisede og bakmonterte gaffelmonterte sylindertyper i slaglengdeområder fra 25 til 1000 mm . To kjernekonfigurasjoner gir også designeren følgende alternativer:

• HYLSEKORN – sylinderstenger kan enkelt maskineres for å tilpasses hylsen. Dette gir også muligheten til ettermontering av eksisterende servosylindre med en oppgradering til IKT-teknologi.
• GJENGEDE KJERNE – gir designeren minimal transduserkroppsstørrelse og forenklet installasjon som krever minimal maskinering.

Uten elektriske glidekontakter har ICT800 en nesten ubegrenset levetid.
