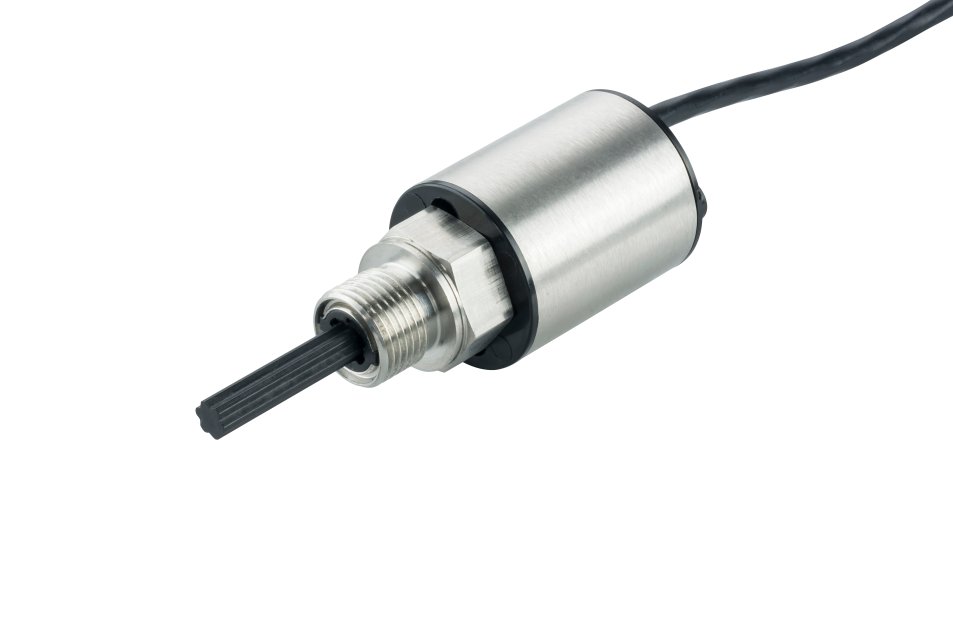

VPT351 Ventilposisjonssensor

Kort om produktet

Sensorer som gir nøyaktig, posisjonsmåling over et område på 10-25 mm og er spesielt spesielt for spoleventilposisjon. Arbeidstrykk 420 bar , IP69K

• Nøyaktig måling av spoleventilposisjon
• Måleområde på 10–25 mm
• Hall-effekt, kontaktløs sensing
• Arbeidstrykk opptil 420 bar (5880 psi)
• Sprengtrykk opptil 600 bar (8400 psi)
• Analog utgang – 0,5–4,5 V eller 0,2–4,8 V
• 4–20 mA utgangsalternativ
• PWM-utgangsalternativ
• Forsyningsspenning – 5Vdc og 9–32Vdc
• Valg av utgangspolariteter
• M18 monteringsgjenger
• ISO6149-kompatibel
• Driftstemperatur -40 °C til 85 °C
• Forseglet til IP69k
• AMP- eller Deutsch-kontaktalternativer
• Flying-lead-alternativ

Moderne sikkerhetsdirektiver for maskiner, inkludert kjøretøy på og utenfor vei, krever at korrekt drift av hydrauliske ventiler sikres. Dette betyr at spoleventiler ofte må utstyres med sensorer som kan måle den faktiske ventilposisjonen og sende denne informasjonen tilbake til maskinens kontrollelektronikk, som deretter kan avgjøre om ventilen er i en sikker posisjon for den tiltenkte driften. Tradisjonelt har disse lineære sensorene med liten slaglengde vært basert på induktiv teknologi, men en mer kostnadseffektiv tilnærming er å bruke Hall-effektføling, som også er berøringsfri, slik at man kan oppnå like pålitelighetsnivåer.

VPT351 kan gi nøyaktig posisjonsmåling over et område på 10–25 mm og er spesielt utviklet for overvåking av hydrauliske ventiler. Transduseren kan operere fra enten en 5V-forsyning eller en uregulert forsyning i området 9–32V, noe som gjør den egnet for kjøretøyapplikasjoner.

Et utvalg av utgangstyper er tilgjengelige: analog spenning i to spenn, 0,5–4,5 V eller 0,2–4,8 V; 4–20 mA strømsløyfe; eller en av tre PWM-frekvenser. Hver av utgangstypene kan ha sitt fulle spenn satt til å korrespondere med det valgte måleområdet, mens polariteten til utgangen også er konfigurerbar. Sensoren og tilhørende elektronikk er også skjermet mot elektromagnetiske forstyrrelser.

Montering til ventilblokken skjer via en standard M18-gjenge, og en O-ring er montert for å sikre pålitelig tetting ved driftstrykk opptil 420 bar (5880 psi), samtidig som den kan motstå perioder med trykk så høyt som 600 bar (8400 psi).

Tilkoblingsalternativene er overstøpte, industristandard AMP Superseal- eller Deutsch DT04-seriekontakter, eller enkle flyende ledninger for kundeterminering. Avhengig av hvilken type kontakt som brukes, kan tetting så høy som IP69k oppnås.
